Hướng dẫn sử dụng bộ Bộ cấp nguồn phantom 48V Tasktar PM5 pin sạc

Takstar PM5 pin sạc dùng để cấp nguồn phantom cho micro điện dung, sử dụng trong trường hợp thiếu cổng cắm Micro phantom từ Amply, mixer.

Nguồn nuôi cho PM5 trực tiếp từ PIN sạc tích hợp trong PM5 hoặc cắm qua nguồn dự phòng trong quá trình livestream bên ngoài

Cấu tạo thiết bị

• ① Công tắc nguồn 48V: Gạt sang vị trí "ON" để kích hoạt nguồn điện 48V; gạt sang vị trí "OFF" để tắt nguồn điện 48V.

• ② Cổng INPUT: Cổng cắm XLR đầu vào tiêu chuẩn, dùng để kết nối các micro condenser yêu cầu nguồn phantom 48V.

• ③ Cổng OUTPUT: Cổng cắm XLR đầu ra tiêu chuẩn, dùng để kết nối các thiết bị âm thanh như audio interface, mixer và loa ngoài trời.

• ④ Cổng sạc Type-C: Sạc cho Bộ nguồn Phantom PM5 qua cáp sạc đi kèm; hỗ trợ vừa sạc vừa sử dụng.

• ⑤ Đèn báo mức pin: Biểu tượng mức pin có 4 vạch, mỗi vạch tương ứng 25% tổng dung lượng pin.

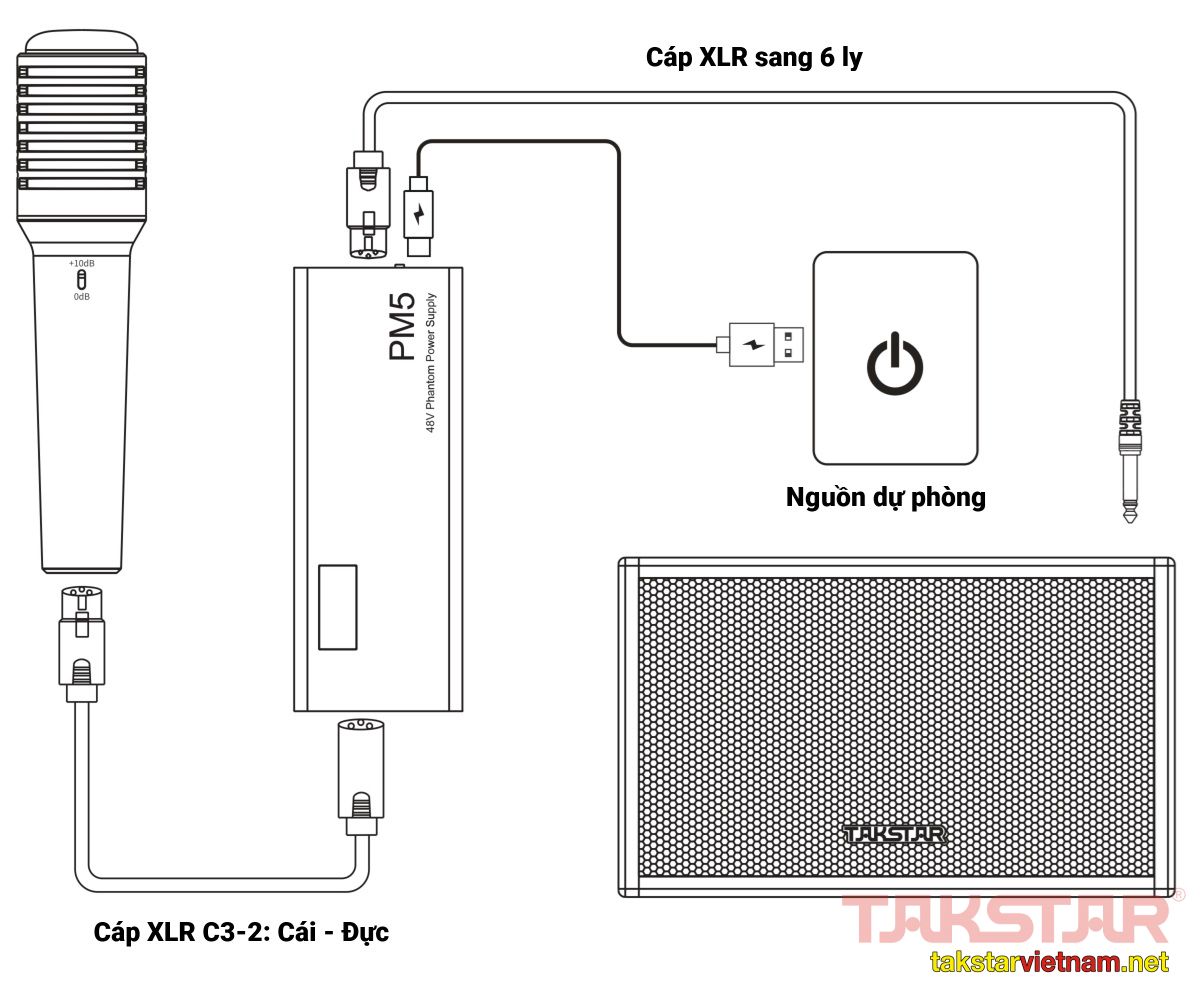

Sơ đồ kết nối PM với Micro
